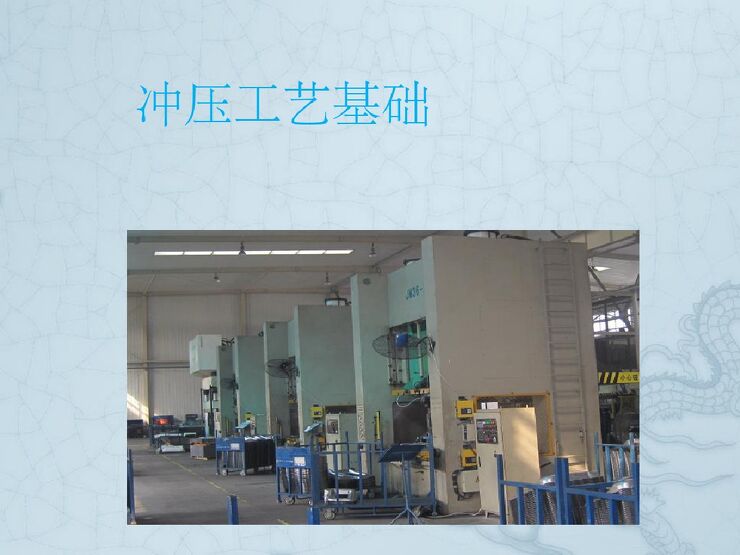

冲压工艺基础知识.pdf
该文档是一份关于“冲压工艺基础”的演示文稿，共包含9个章节，详细介绍了冲压加工的相关知识。
**核心内容总结如下：**
**1. 冲压定义：** 冲压是利用压力机和模具对板材、带材、管材、型材等施加外力，使其产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的加工方法。
**2. 冲压分类：**
* **冷冲压：** 金属在常温下加工，一般板料厚度小于4mm。
* **热冲压：** 金属加热到一定温度范围进行加工，适用于板料厚度大于8-10mm的情况。
**3. 冲压特点：**
* 制件复杂，废料少。
* 精细光滑，互换性好。
* 刚强较高，节省材料。
* 易于控制，效率高。
* 大批量生产成本低。
**4. 冲压材料：** 主要包括热轧和冷轧的钢板和钢带，也包括低碳钢、不锈钢、合金钢、铜、铝等金属材料，以及胶木、云母、纤维板、皮革等非金属材料。
**5. 冲压设备：**
* **剪板机：** 用于将板料剪切成条料，用于后续冲压。分为机械剪板机和液压剪板机。
* **压力机：** 冲压的基本设备，使滑块作往复运动，给模具施加压力。根据床身结构分为开式和闭式，根据动力形式分为机械式、油压式、气压式等。
* **主要技术参数：** 公称压力、滑块行程、行程次数、装模高度、工作台面尺寸。
**6. 冲压基本工序：**
* **分离工序：** 使冲压件与板料沿一定轮廓分离。包括冲孔、落料、切断、切口、切边、剖切、修整等。
* **塑性成形工序：** 材料在不破裂条件下产生塑性变形，获得所需形状、尺寸和精度的零件。包括弯曲、拉深、成形、冷挤压等。
**7. 冲压模具：**
* **单工序模：** 一次行程完成一个冲压工序。
* **复合模：** 一次行程在模具同一部位完成两道或两道以上冲压工序。
* **级进模：** 一次行程在不同工位上同时完成两道或两道以上冲压工序。
* **模具特点比较：** 对比了单工序模、复合模和连续模在冲压精度、原材料要求、生产效率、自动化可能性、通用性、制造复杂性和价格等方面的特点。
**8. 冲压加工分类：**
* **单发型：** 每道工序独立模具，操作人员手动装卸料。
* **依次传递型：** 复数工序在单一模具内，通过传送装置依次推进。
* **多功能机器人型：** 每道工序独立模具，配合独立搬运设备实现自动化加工。
**9. 案例分析：** 通过一个具体零件的制造过程，展示了落料、冲孔、成形、翻边、弯曲等一系列冲压基本工序的应用。
总体而言，该文档系统地介绍了冲压工艺的各个方面，从基础定义、分类、特点，到材料、设备、工序、模具，再到加工方式和实际案例分析，为学习者提供了全面的冲压工艺知识。
