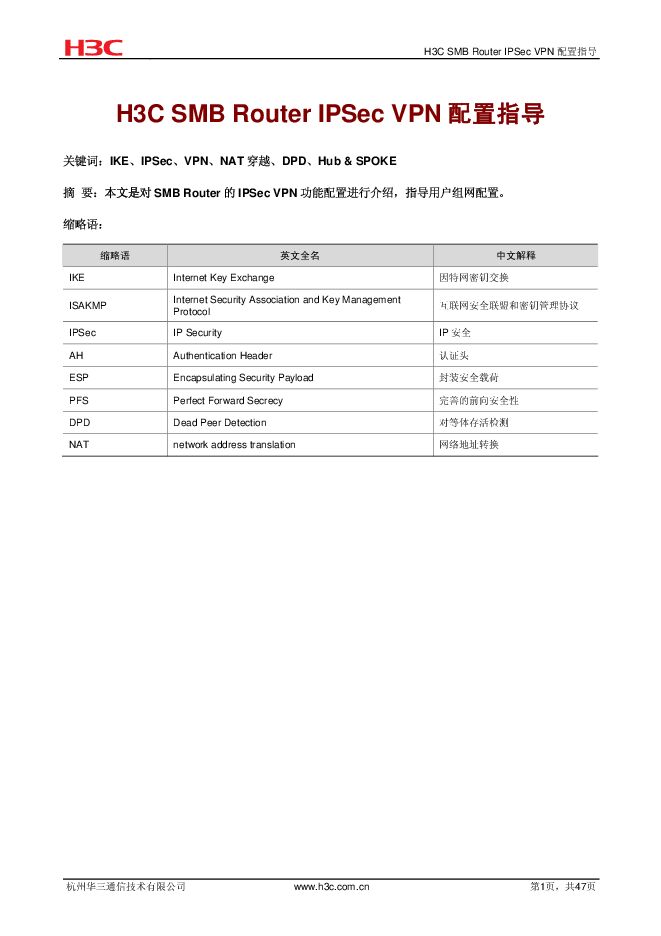

H3C_SMB_Router_IPSec_VPN配置指导(V1.02)-整本手册.pdf
H3C SMB Router IPSec VPN 配置指导文档总结：
该文档主要针对H3C SMB Router产品上的IPSec VPN功能进行配置指导，旨在帮助用户进行组网配置。
**一、基本概念**
* **IKE、IPSec、VPN、NAT、DPD、Hub & Spoke：**文档涉及的关键技术和缩略语。
* **IPSec 安全联盟（SA）：**IPSec的基础，定义了通信对等体间的约定，如协议、加密算法等。SA是单向的，双向通信需要两个SA。
* **封装模式：**传输模式和隧道模式，推荐隧道模式。
* **验证算法：**AH和ESP能够验证IP报文的完整性，常用的有MD5和SHA-1。
* **加密算法：**ESP对IP报文内容进行加密，常用的有DES、3DES、AES。
* **协商方式：**手动方式和IKE协商方式。
* **IKE DPD（Dead Peer Detection）：**检测对端状态，提高VPN健壮性。
**二、IPSec 配置流程**
1. **配置IPSec虚接口：**创建用于IPSec的逻辑接口。
2. **定义IPSec安全提议：**创建安全提议，包含安全协议（AH、ESP等）和算法。
3. **创建IPSec安全策略：**
* **手动方式：**配置IPSec安全策略，包括引用安全提议、定义访问控制列表、配置隧道对端地址、安全联盟的SPI、密钥等。
* **IKE方式：**定义IKE安全提议、对等体，引用安全提议。
4. **配置路由：**配置静态路由，将数据流导向IPSec虚接口。
**三、典型配置案例**
* **一对一IPSec VPN：**适用于小型分支机构，总部网关采用静态IP配置。
* **Hub & Spoke VPN：**适用于星型网络，Hub作为中心，Spoke与Hub协商建立隧道。
* **WINXP的IPSec VPN：**介绍在WINXP上配置IPSec Client，与SMB Router对接建立VPN。
**四、配置注意事项**
* **NAT 设备：**如果VPN两端存在NAT设备，需要使用IKE野蛮模式，并且只能使用ESP安全协议。LAN侧的SA周期小于WAN侧的SA周期。
* **双WAN手动均衡：**IPSec接口绑定在非默认链路接口，需要为VPN对端网关地址添加静态路由或均衡路由。
* **策略路由：**策略路由的设计是为了满足对从LAN到WAN方向报文的精确匹配转发，需要在隧道对端配置静态路由。
**五、常见问题及解决方法**
* **VPN隧道数据不通：**检查接口、路由、防火墙、SA配置、以及是否开启了DPD等。
* **VPN组网中存在NAT设备：**需注意配置IKE野蛮模式、ESP安全协议、以及SA周期等问题。
* **双WAN手动均衡时的路由问题：**需要配置静态路由或均衡路由。
* **策略路由问题：**需要配置静态路由。
* **问题处理方法：**多次检查配置、重启路由器和电脑等。
