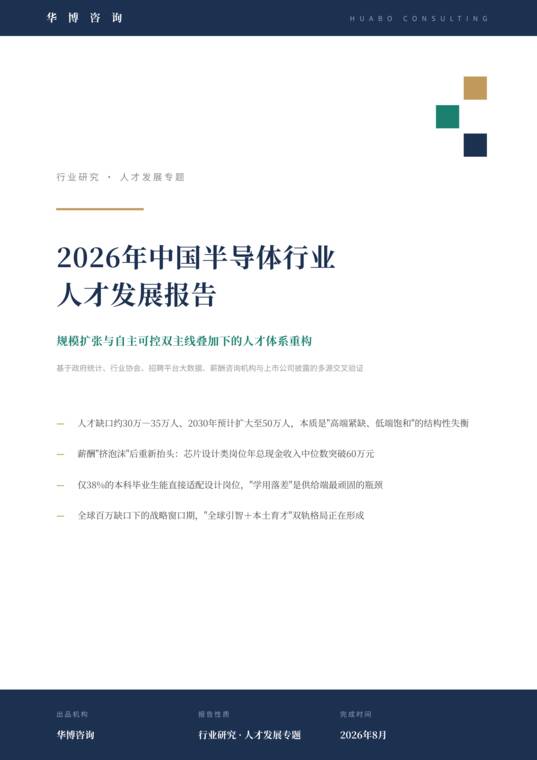

这份报告《2026年中国半导体行业人才发展报告》由华博咨询发布,聚焦中国半导体行业在“规模扩张”与“自主可控”双重驱动下的**人才体系重构**。报告通过多源交叉验证,得出了以下核心判断: **一、产业基本面持续扩张,人才需求坚实:** * 全球半导体市场规模持续增长,预计2025年突破7000亿美元,2030年有望达到1万亿美元。 * 中国集成电路产业规模稳步扩大,设计业占据主导地位,制造和封测业协同发展。 * 中国晶圆代工产能已是全球第一,设备投资额也连续多年位居全球第一,这些都将持续释放对工艺工程师、设备工程师等人才的需求。 * 本土芯片自给率的提升,将带来数万量级的设计、制造、封测岗位增量,形成结构性人才需求。 **二、人才缺口呈现“多口径收敛”特征,但结构性失衡更严峻:** * 预计2025年,中国半导体行业人才缺口约为30万-35万人,2030年可能扩大至50万人。 * 人才缺口的核心问题并非总量不足,而是**结构性失衡**,表现为“高端紧缺、低端饱和”。 * 在各环节中,**芯片设计**的人才缺口占比最大(38%),其次是**制造与工艺**(29%)。近年来,设备研发与制造岗位需求占比上升,显示国产替代正驱动需求重心向“硬制造”环节迁移。 **三、薪酬经历“挤泡沫”后重新抬头,设计端依然领跑:** * 行业年度涨薪率在经历回落后,2025年上半年已回升。 * 2026年,**AI芯片**等紧缺岗位需求增长迅猛,**数字后端工程师**等岗位的薪酬溢价显著。 * **芯片设计类岗位**的年总现金收入中位数已突破60万元,其中数字后端工程师以62.8万元领跑。 **四、供给端“学用落差”是顽固瓶颈,人才培养模式需革新:** * 仅38%的本科毕业生能直接适配设计岗位,65%的企业反映应届生与行业需求脱节。 * 培养一名合格的工程技术人员普遍需要三到五年,企业成本高昂,倾向于“挖角”而非自主培养。 * **高等教育体系**正向“集成电路科学与工程”等学科倾斜,并探索产教融合。 * **职业教育**在满足产线技能人才需求方面作用凸显,但仍需加强培养和技能评价。 * **海外人才回流**成为重要增量,为中国半导体产业提供了全球引智的窗口期。 **五、全球人才争夺战升级,中国兼具压力与机遇:** * 全球半导体产业预计在2030年将面临约100万的专业人才短缺。 * 中国在半导体人才市场方面,存在“规模优势与高端短板并存”、“回流机遇与流出压力并存”、“薪酬竞争力提升与全球差距并存”等独特挑战。 * **“全球引智+本土育才”**的双轨格局正在形成,成为应对人才挑战的关键。 **六、区域人才格局:集群竞争与梯度分工:** * **长三角**以52%的产业规模占比领跑全国,**珠三角**、**京津冀**、**成渝**等地形成差异化竞争。 * **上海**人才密度最高,**深圳**是招聘需求第一大户。 * 未来区域竞争将从“政策比拼”转向“人才生态比拼”,八大产业高地将聚集核心岗位,而成渝、西安等中西部地区将成为应届生就业的“新蓝海”。 **七、政策与资本发力,人才战略走向顶层设计:** * **大基金三期**的设立,背后是对设备、材料等领域人才的刚性需求。 * **人才政策体系**日益完善,涵盖职业认定、教育引导、产教融合以及地方激励等。 **八、2026年趋势研判:** * **招聘市场**将出现结构性回暖,**AI+芯片**复合型人才将成为溢价最高的物种。 * **“技能>学历”**的招聘导向强化,即战力标准提升。 * **区域多极格局**深化,中西部地区将承接更多人才。 * **薪酬普涨时代终结**,关键岗位定价权上移,企业需采取“精准激励”。 **九、对策建议:** * **企业**需从“抢人”转向“育人+留人”,建立系统性人才策略。 * **高校与职业院校**应将课堂建在产业链上,缩短“学用落差”。 * **政府与园区**需从政策供给转向生态运营,建立人才数据基础设施。 * **从业者**应抓住结构性红利,锚定紧缺方向,并关注行业周期性。 报告最后强调,半导体行业人才竞争的本质是**“学用落差”**的解决和**“即战力”**的培养,谁能建立更高效的人才培养与留存体系,谁就能在产业重构中获得超额收益。
